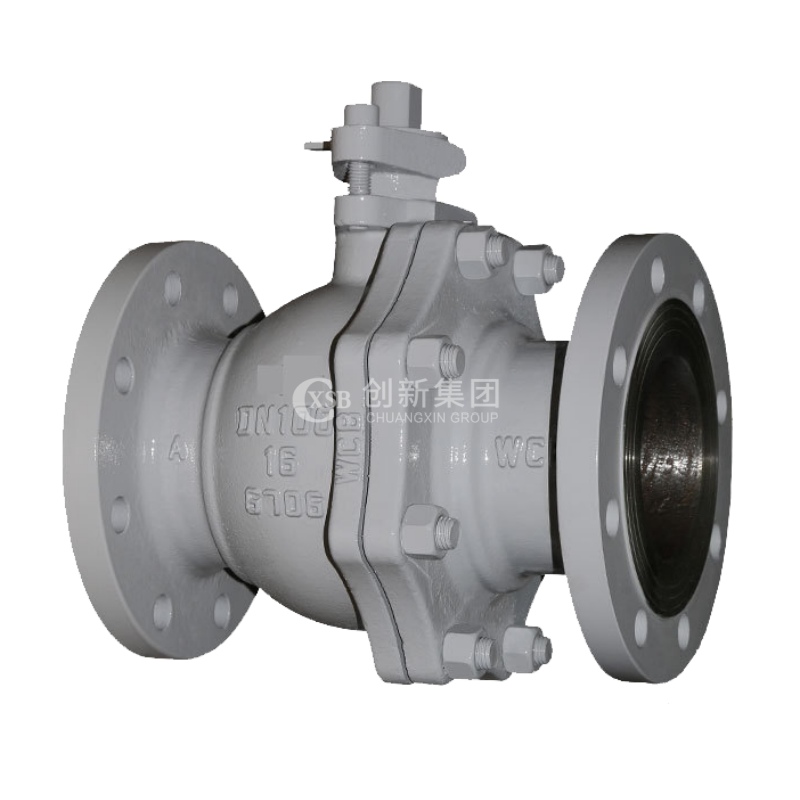

铸钢球阀
型号：Q11F/H系列
口径：DN15～DN200mm
输送介质：水、油、气、腐蚀性液体
过流材质：锻钢；不锈钢
使用温度：碳钢≤425℃；不锈钢≤600℃
解决方案
400-8213-087
产品详情
锻钢球阀有两种设计形式.一种是二片式结构,其中部螺纹连接,并以PTFE垫片密封;另一种是三片式结构,中部用螺栓栓结.根据所选的阀座与垫片/填料的材料不同,适应不同的工作温度和介质.
全径/缩径；
90度定位和带锁结构；
特殊形式的“Y”头手柄；
防火和防静电设计；
一对相向的蝶形弹簧垫；
防吹出阀杆；
阀杆中部双重密封结构；
螺栓、螺纹垫片密封阀盖；
承插端符合ASME B16.11；
螺纹连接端（NPT）符合ANSI/ASME B1.20.1。
| 零件名称 | CS ASTM | SS ASTM | |
| Type A105N | Type F304(L) | Type F3316(L) | |
| 阀体接体,阀盖 | ASTM A105N | A182 F304(L) | A182 F316(L) |
| 内六角螺栓 | A193 B7 | A193 B8 | A193 B8M |
| 密封圈 | 尼龙1010/RPFE+Cu粉/PPL | ||
| 球体阀杆 | A182 F410 | A182 F304(L) | A182 F316(L) |
| 橡胶O型圈 | 氟橡胶 | ||
| 压套 | A182 F410 | A182 F304(L) | A182 F316(L) |
| 手柄 | A182 F321 | ||
| 螺母 | A194 2H | A194 8 | A194 8 |
| 锁卡 | A182 F321 | ||
| 尺寸\\口径 | 1/2″ | 3/4″ | 1″ | 11/2″ | 2″ |
| L | 71 | 96 | 116 | 128 | 140 |
| A | 21.8 | 27.1 | 33.8 | 48.7 | 61.1 |
| NPT | 1/2″ | 3/4″ | 1″ | 11/2″ | 2″ |
| LO | 108 | 146 | 178 | 178 | 200 |
| H | 51 | 62 | 81 | 85 | 100 |
