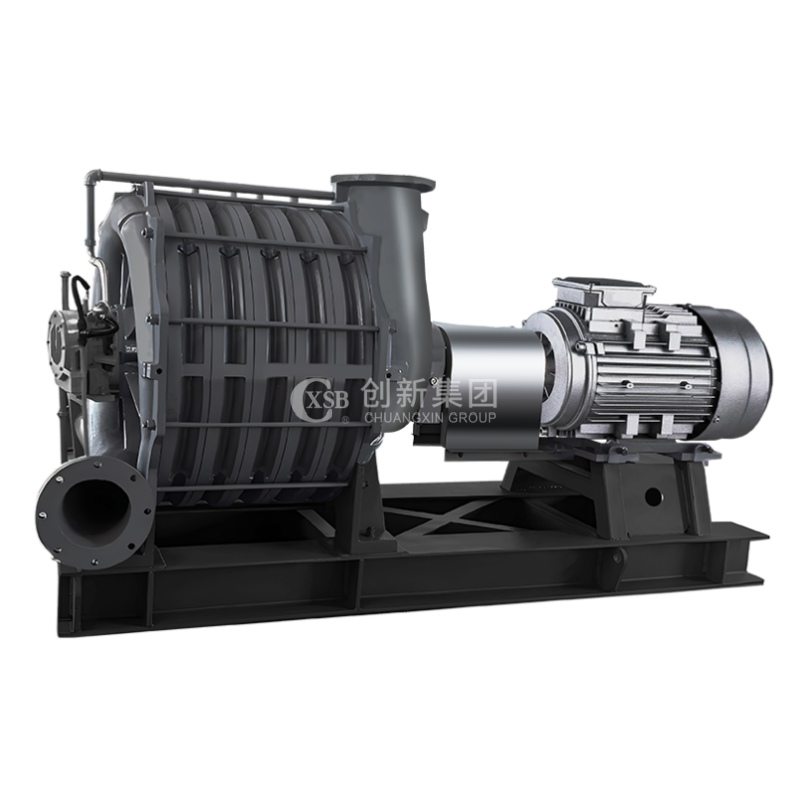

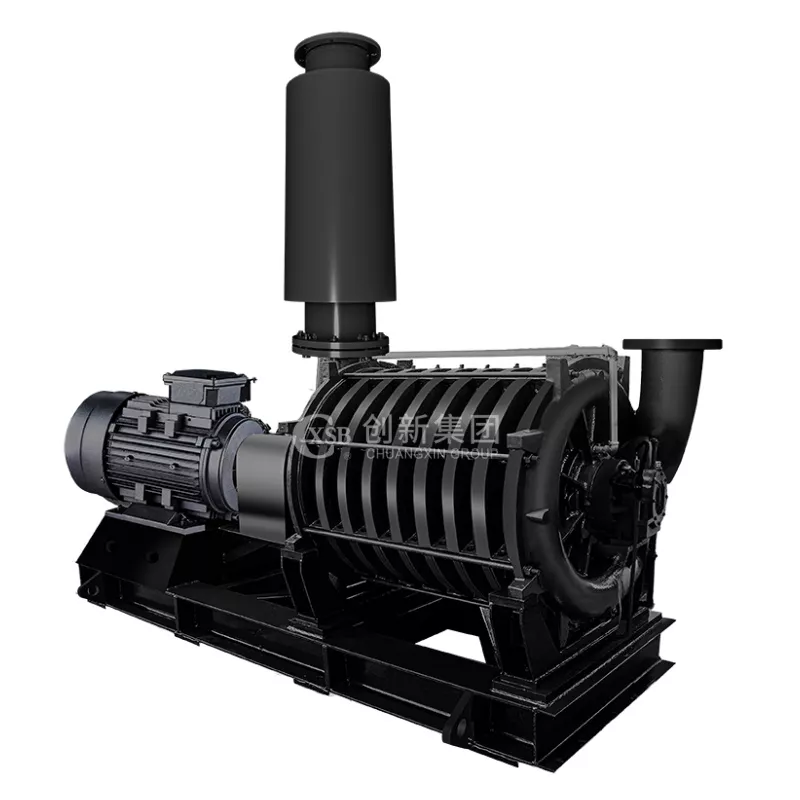

D型多级离心鼓风机

型号：D型

流量Q：10~450m³/min

电机单机功率：22~800kW

电源：380V

工作压力：1000~15000mmH2O

解决方案

400-8213-087

产品详情

产品概述

D系列多级离心鼓风机除配套电动机及附件外，还可提供装备完善的控制系统。D系列多级离心鼓风机广泛应用于污水处理、冶炼高炉、洗煤厂、矿山浮选、化工造气、真空等领域，亦可用于输送其它特殊气体。

产品特点

1、结构紧凑：外形美观，稳定性好，安装保养方便。 2、运行平稳：优化设计的叶轮使轴向力减小到最低程度，且有高效的叶轮，并经静动平衡校正，使整机运行平稳，在不加任何减振装置的情况下，轴承振幅≤0.04mm。 3、噪声低：鼓风机运行时，无任何机械摩擦，采用合理叶片形线使声音降为最低。多级离心鼓风机产生的噪音是高频噪音，只要有障碍物，即可隔音，所以风机房外几乎无噪音。 4、无油机械：鼓风机轴承采用润滑脂润滑，轴承寿命三年以上。风机在运行中不产生油气。特殊要求风机，采用二硫化钼锂基脂润滑轴承。 5、叶轮：叶轮采用特殊复合线形，减少了内部泄漏，提高了容积效率。 6、易于调节：进口端蝶阀调节流量，出口端蝶阀调节压力。 7、驱动方式：通常采用二极异步电动机，也可以采用四极电动机驱动。根据用户电网不同，可采用不同电压的电机。 8、密封：每级叶轮除进口圈外、级间和机壳两端装有迷宫式密封，以防止气体泄露。 9、冷却：排气轴承座有风冷和水冷两种结构，由于叶轮对气体的逐级压缩，造成排气机壳温度远远高于进气机壳。在排气轴承座有风冷或水冷装置，以延长了轴承的使用寿命。 10、轴承温控报警器：风机附件配有温控箱，通过PT100电阻连接于轴承，当轴承温度超过设定温度时，温控箱会自动报警。 11、传动方式：有联轴器传动，皮带传动，增速箱传动三种。根据不同的设备和工艺，选用不同的传动方式。

产品结构

运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，无振动。

滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用国际**品质配套，整机无故障工作时间大大提高。

维修方便：更换密封、轴承、简易方便。

占地更省：出口可向左、向右、向上三个方向，便管道布置安装，节省空间。

产品参数

产品型号	进口流量	进口压力	进口温度	出口升压		转速	轴功率	电机功率
产品型号	m³/min	kpa	℃	kpa	mm.H₂O	r/min	kW	kW
D20-1.4	20	98	20	39.2	4000	2950	20	22
D20-1.5	20	98	20	49	5000	2950	24	30
D20-1.55	20	98	20	53.9	5500	2950	27	30
D20-1.6	20	98	20	58.8	6000	2950	29	37
D20-1.65	20	98	20	63.7	6500	2950	32	37
D20-1.7	20	98	20	68.6	7000	2950	31	37
D20-1.8	20	98	20	78.5	8000	5000	33	37
D20-1.9	20	98	20	88.3	9000	5000	36	45
D20-2.0	20	98	20	98	10000	5000	39	45
D30-1.4	30	98	20	39.2	4000	2950	27	30
D30-1.5	30	98	20	49	5000	2950	33	37
D30-1.55	30	98	20	53.9	5500	2950	36	45
D30-1.6	30	98	20	58.8	6000	2950	41	45
D30-1.65	30	98	20	63.7	6500	2950	42	45
D30-1.7	30	98	20	68.6	7000	2950	43	45
D30-1.8	30	98	20	78.5	8000	5000	48	55
D30-1.9	30	98	20	88.3	9000	5000	53	100
D30-2.0	30	98	20	98	10000	5000	58	75
D40-1.4	40	98	20	39.2	4000	2950	36	45
D40-1.5	40	98	20	49	5000	2950	44	55
D40-1.55	40	98	20	53.9	5500	2950	48	55
D40-1.6	40	98	20	58.8	6000	2950	54	75
D40-1.65	40	98	20	63.7	6500	2950	59	75
D40-1.7	40	98	20	68.6	7000	2950	61	75
D40-1.8	40	98	20	78.5	8000	5000	65	75
D40-1.9	40	98	20	88.3	9000	5000	70	90
D40-2.0	40	98	20	98	10000	5000	77	90
D50-1.4	50	98	20	39.2	4000	2950	45	55
D50-1.5	50	98	20	49	5000	2950	55	75
D50-1.55	50	98	20	53.9	5500	2950	61	75
D50-1.6	50	98	20	58.8	6000	2950	66	75
D50-1.65	50	98	20	63.7	6500	2950	69	75
D50-1.7	50	98	20	68.6	7000	2950	74	90
D50-1.8	50	98	20	78.5	8000	5000	80	90
D50-1.9	50	98	20	88.3	9000	5000	88	110
D50-2.0	50	98	20	98	10000	5000	96	110
D60-1.4	60	98	20	39.2	4000	2950	53	75
D60-1.5	60	98	20	49	5000	2950	65	75
D60-1.55	60	98	20	53.9	5500	2950	71	75
D60-1.6	60	98	20	58.8	6000	2950	78	90
D60-1.65	60	98	20	63.7	6500	2950	84	90
D60-1.7	60	98	20	68.6	7000	2950	88	110
D60-1.8	60	98	20	78.5	8000	5000	96	110
D60-1.9	60	98	20	88.3	9000	5000	105	132
D60-2.0	60	98	20	98	10000	5000	115	132
D70-1.4	70	98	20	39.2	4000	2950	61	75
D70-1.5	70	98	20	49	5000	2950	74	90
D70-1.55	70	98	20	53.9	5500	2950	79	90
D70-1.6	70	98	20	58.8	6000	2950	88	110
D70-1.65	70	98	20	63.7	6500	2950	96	110
D70-1.7	70	98	20	68.6	7000	2950	101	110
D70-1.8	70	98	20	78.5	8000	2950	108	132
D70-1.9	70	98	20	88.3	9000	2950	117	132
D70-2.0	70	98	20	98	10000	2950	130	160
D80-1.4	80	98	20	39.2	4000	2950	71	75
D80-1.5	80	98	20	49	5000	2950	87	110
D80-1.55	80	98	20	53.9	5500	2950	95	110
D80-1.6	80	98	20	58.8	6000	2950	104	132
D80-1.65	80	98	20	63.7	6500	2950	108	132
D80-1.7	80	98	20	68.6	7000	2950	110	132
D80-1.8	80	98	20	78.5	8000	5000	117	132
D80-1.9	80	98	20	88.3	9000	5000	128	160
D80-2.0	80	98	20	98	10000	5000	141	160
D90-1.4	90	98	20	39.2	4000	2950	80	90
D90-1.5	90	98	20	49	5000	2950	96	110
D90-1.55	90	98	20	53.9	5500	2950	100	110
D90-1.6	90	98	20	58.8	6000	2950	106	132
D90-1.65	90	98	20	63.7	6500	2950	115	132
D90-1.7	90	98	20	68.6	7000	2950	121	132
D90-1.8	90	98	20	78.5	8000	2950	135	160
D90-1.9	90	98	20	88.3	9000	2950	147	160
D90-2.0	90	98	20	98	10000	2950	162	185
D100-1.4	100	98	20	39.2	4000	2950	89	110
D100-1.5	100	98	20	49	5000	2950	108	132
D100-1.55	100	98	20	53.9	5500	2950	115	132
D100-1.6	100	98	20	58.8	6000	2950	126	160
D100-1.65	100	98	20	63.7	6500	2950	130	160
D100-1.7	100	98	20	68.6	7000	2950	134	160
D100-1.8	100	98	20	78.5	8000	5000	146	160
D100-1.9	100	98	20	88.3	9000	5000	161	200
D100-2.0	100	98	20	98	10000	5000	178	200
D110-1.4	110	98	20	39.2	4000	2950	98	110
D110-1.5	110	98	20	49	5000	2950	120	132
D110-1.55	110	98	20	53.9	5500	2950	124	132
D110-1.6	110	98	20	58.8	6000	2950	129	160
D110-1.65	110	98	20	63.7	6500	2950	138	160
D110-1.7	110	98	20	68.6	7000	2950	148	160
D110-1.8	110	98	20	78.5	8000	2950	165	185
D110-1.9	110	98	20	88.3	9000	2950	180	200
D110-2.0	110	98	20	98	10000	2950	198	220
D120-1.5	120	98	20	49	5000	2950	132	160
D120-1.55	120	98	20	53.9	5500	2950	144	160
D120-1.6	120	98	20	58.8	6000	2950	154	185
D120-1.65	120	98	20	63.7	6500	2950	158	185
D120-1.7	120	98	20	68.6	7000	2950	162	200
D120-1.8	120	98	20	78.5	8000	4000	176	200
D120-1.9	120	98	20	88.3	9000	4000	193	220
D120-2.0	120	98	20	98	10000	4000	212	250
D130-1.5	130	98	20	49	5000	2950	135	160
D130-1.55	130	98	20	53.9	5500	2950	141	160
D130-1.6	130	98	20	58.8	6000	2950	148	160
D130-1.65	130	98	20	63.7	6500	2950	161	185
D130-1.7	130	98	20	68.6	7000	2950	170	185
D130-1.8	130	98	20	78.5	8000	2950	190	200
D130-1.9	130	98	20	88.3	9000	2950	208	220
D130-2.0	130	98	20	98	10000	2950	228	250
D140-1.5	140	98	20	49	5000	2950	146	160
D140-1.55	140	98	20	53.9	5500	2950	152	185
D140-1.6	140	98	20	58.8	6000	2950	160	185
D140-1.65	140	98	20	63.7	6500	2950	171	200
D140-1.7	140	98	20	68.6	7000	2950	183	200
D140-1.8	140	98	20	78.5	8000	2950	204	220
D140-1.9	140	98	20	88.3	9000	2950	224	250
D140-2.0	140	98	20	98	10000	2950	245	280
D150-1.5	150	98	20	49	5000	2950	161	185
D150-1.55	150	98	20	53.9	5500	2950	173	200
D150-1.6	150	98	20	58.8	6000	2950	185	220
D150-1.65	150	98	20	63.7	6500	2950	192	220
D150-1.7	150	98	20	68.6	7000	2950	198	250
D150-1.8	150	98	20	78.5	8000	4000	220	250
D150-1.9	150	98	20	88.3	9000	4000	245	280
D150-2.0	150	98	20	98	10000	4000	265	315
D160-1.5	160	98	20	49	5000	2950	167	185
D160-1.55	160	98	20	53.9	5500	2950	175	185
D160-1.6	160	98	20	58.8	6000	2950	182	200
D160-1.65	160	98	20	63.7	6500	2950	196	220
D160-1.7	160	98	20	68.6	7000	2950	209	220
D160-1.8	160	98	20	78.5	8000	2950	234	250
D160-1.9	160	98	20	88.3	9000	2950	257	315
D160-2.0	160	98	20	98	10000	2950	280	315
D180-1.5	180	98	20	49	5000	2950	190	220
D180-1.6	180	98	20	58.8	6000	2950	225	250
D180-1.7	180	98	20	68.6	7000	2950	245	280
D180-1.8	180	98	20	78.5	8000	4000	265	315
D180-1.9	180	98	20	88.3	9000	4000	290	355
D180-2.0	180	98	20	98	10000	4000	321	355
D200-1.5	200	98	20	49	5000	2950	210	250
D200-1.6	200	98	20	58.8	6000	2950	245	280
D200-1.7	200	98	20	68.6	7000	2950	289	355
D200-1.8	200	98	20	78.5	8000	4000	295	355
D200-1.9	200	98	20	88.3	9000	4000	325	355
D200-2.0	200	98	20	98	10000	4000	355	400
D250-1.5	250	98	20	49	5000	2950	364	315
D250-1.6	250	98	20	58.8	6000	2950	310	355
D250-1.7	250	98	20	68.6	7000	2950	345	400
D250-1.8	250	98	20	78.5	8000	4000	368	400
D250-1.9	250	98	20	88.3	9000	4000	401	150
D250-2.0	250	98	20	98	10000	4000	441	500
D300-1.5	300	98	20	49	5000	2950	294	355
D300-1.6	300	98	20	58.8	6000	2950	346	400
D300-1.7	300	98	20	68.6	7000	2950	395	450
D300-1.8	300	98	20	78.5	8000	4000	441	500
D300-1.9	300	98	20	88.3	9000	4000	481	560
D300-2.0	300	98	20	98	10000	4000	528	560
D350-1.5	350	98	20	49	5000	2950	345	400
D350-1.6	350	98	20	58.8	6000	2950	402	450
D350-1.7	350	98	20	68.6	7000	2950	461	500
D350-1.8	350	98	20	78.5	8000	4000	515	560
D350-1.9	350	98	20	88.3	9000	4000	565	630
D350-2.0	350	98	20	98	10000	4000	625	710
D400-1.5	400	98	20	49	5000	2950	394	450
D400-1.6	400	98	20	58.8	6000	2950	461	500
D400-1.7	400	98	20	68.6	7000	2950	532	560
D400-1.8	400	98	20	78.5	8000	4000	586	710
D400-1.9	400	98	20	88.3	9000	4000	645	710
D400-2.0	400	98	20	98	10000	4000	705	800

注：相关数据供参考，若需了解更新的产品参数，烦请联系客服。
