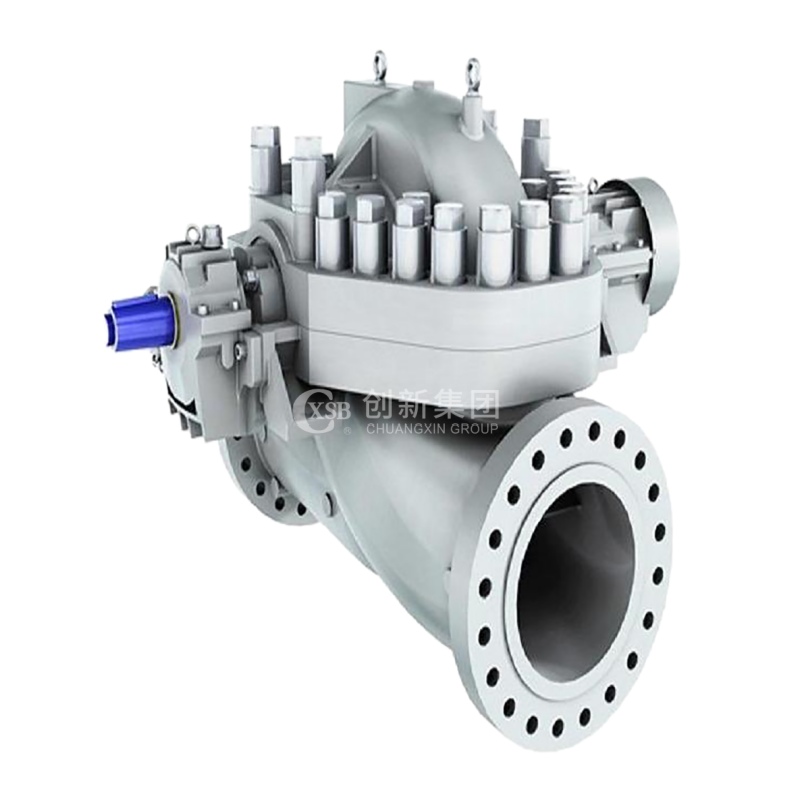

CXOW型双吸泵
型号：CXOW型
输送介质：清水或性质类似于水的液体
使用温度：≤80℃；特殊结构小于150℃
解决方案
400-8213-087
产品详情
产品概述
CXOW双吸泵属于离心泵的范畴，主要过流部分有吸水室、叶轮和压水室。吸水室位于叶轮的进水口后面，起到把介质引向叶轮的作 用;压水室是半螺旋形压水室(蜗壳式)形式;叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和叶片组成。泵工作前，先将泵内充满介质，然后启动泵，叶轮快速转动，叶轮的叶片驱使介质转动，介质转动时依靠惯性向叶轮外缘流去，同时叶轮从吸入室吸进介质，在这一过程中，叶轮中的介质绕流叶片，在绕流运动中介质作用一升力于叶片，反过来叶片以一个与此升力大小相等、方向相反的力作用于介质，这个力对介质做功，使介质得到能量而流出叶轮，这时介质的动能与压能均增大。泵就是依靠旋转叶轮对介质的作用把原动机的机械能传递给介质。由于泵的作用介质从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的介质经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因介质的排出而形成真空或低压，吸水池中的介质在液面压力(大气压)的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出介质。
产品用途
CXOW双吸泵输送介质温度常规<80℃，采用特殊结构可以达到150℃，主要用于电站、自来水、市政、水利、建筑、消防、工矿企业等 行业，输送清水或物理化学性质类似于清水的其它液体。
产品参数
型号
流量Q
（m3/h）
扬程H
（m）
转速n
（r/min）
效率η
（％）
功率P（KW）
（NPSH）
R （m）
吸入口径
Ds （mm）
轴功率
电机功率
80-220（Ⅰ）
82.8
13.8
1450
82
3.8
5.5
2.1
125
163.8
55
2900
82
29.98
37
5.1
125
80-220
65.2
12.8
1450
81
2.8
4
2.2
125
133.6
51
2900
81
22.9
30
4
125
80-280（Ⅰ）
103.7
22.5
1450
78.5
8.1
11
2.8
125
207
90
2900
78.5
64.6
75
7.0
125
80-280
85.3
20.7
1450
77
6.2
7.5
2.4
125
171
82.5
2900
77
49.9
75
7.0
125
80-350（Ⅰ）
113.4
38.8
1450
71.5
16.7
22
2.8
125
80-350
99
35.5
1450
73
13.1
15
3
125
100-260（Ⅰ）
144
18.8
1450
82.5
8.9
11
2.9
150
288
75
2900
82.5
71.3
90
9
150
100-260
122.4
17
1450
81.5
7
11
2.4
150
244.8
68
2900
81.5
55.6
75
8.6
150
100-320（Ⅰ）
184.7
31.2
1450
80
19.6
22
3.1
150
367.2
12.3
2900
80
153.8
200
13.7
150
100-320
140.4
29.5
1450
78
14.1
18.5
2.7
150
282.6
119
2900
78
117.4
132
10.2
150
100-400（Ⅰ）
184.5
52
1450
73
35.8
45
3
150
100-400
162
52
1450
72
31.4
37
3.6
150
125-240（Ⅰ）
273.6
14.8
1450
85.5
13
18.5
2.3
200
532.7
60
2900
85.5
101.8
132
9.9
200
125-240
255.6
15.1
1450
84.5
12.4
15
2.7
200
471.6
60.5
2900
84.5
92
110
12.1
200
125-300（Ⅰ）
269
27
1450
84
23.6
30
2.4
200
534.6
108
2900
84
187.2
200
10.9
200
125-300
241.2
25
1450
83
19.8
30
2.4
200
478.8
100
2900
83
157.1
200
10.9
200
125-380（Ⅰ）
309.6
47
1450
80
49.5
75
2.6
200
125-380
277.2
43
1450
79
41.1
55
2.9
200
125-480（Ⅰ）
327.6
76
1450
80
84.8
110
2.8
200
125-480
293.4
69.5
1450
79
70.3
90
3.2
200
150-280（Ⅰ）
442.8
21
1450
87
29.1
37
2.9
200
150-280
396
20.4
1450
86
25.6
30
3
200
150-350（Ⅰ）
446.4
38
1450
85
54.3
75
3
200
150-350
406.8
35
1450
84
46.2
55
3
200
150-450（Ⅰ）
514.8
66
1450
82
112.8
132
3.5
200
150-450
439.2
60
1450
81
88.6
110
3.9
200
150-570（Ⅰ）
583.2
105
1450
80
208.5
250
4.2
200
150-570
536.4
90
1450
79
166.4
200
4.7
200250
200-340（Ⅰ）
694.8
30
1450
87.5
64.9
75
3.8
250
200-340
637.2
28
1450
86.5
56.2
75
3
250
200-410（Ⅰ）
709.2
52
1450
86.5
116.1
132
3.9
250
200-410
648
48
1450
85.5
99.1
110
3.5
250
200-530（Ⅰ）
817.2
91
1450
83
244
280
4
250
200-530
734.4
81.7
1450
83
199.3
250
3.5
250
200-660（Ⅰ）
792
150
1450
80
404.4
450
3.6
250
200-660
720
132.5
1450
79
328.9
400
3.4
250
250-390（Ⅰ）
1051.2
39
1450
88
126.9
160
4.7
300
250-390
1029.6
37
1450
87
119.2
132
4.7
300
250-470（Ⅰ）
1173.6
66
1450
87
242.5
280
4.5
300
250-470
1080
54.5
1450
84
190.8
220
4.1
300
250-610（Ⅰ）
1242
116
1450
84
467.1
560
4.6
300
250-610
1044
104
1450
83
356.7
400
3.7
300
330-330（Ⅰ）
1098
24.5
1450
86
85.2
110
5.3
350
330-300
936
23
1450
85
69
90
4.1
350
330-450（Ⅰ）
1677.6
53
1450
88
275.2
315
7.1
400
330-450
1620
51.5
1450
87.5
259.6
315
6.9
400
300-550（Ⅰ）
1764
94
1450
86
519.7
630
5.7
400
300-550
1548
80
1450
84.5
399.1
450
5.15
400
300-710（Ⅰ）
1836
160
1450
85
941.2
1120
4.95
400
300-710
1688.4
139
1450
83.5
769.4
900
5.15
400
350-370（Ⅰ）
1731.6
32
1450
86.5
174.5
200
3.05
400
350-380
1422
31
1450
85.5
140.4
160
6.2
400
350-440（Ⅰ）
2743.2
43.5
1450
87.5
371.4
450
12.2
400
350-440
2232
42.5
1450
86.5
298.6
355
9
400
350-520（Ⅰ）
2610
70
1450
88.5
562.2
630
10.7
400
350-520
2448
67
1450
88
507.6
630
9.9
400
350-640（Ⅰ）
2196
125
1450
85
879
1000
7
450
400-550（Ⅰ）
2628
86
1450
85
724
800
7
500
400-550
2196
63.5
1450
86
442
500
5.6
500
400-600（Ⅰ）
3150
113
1450
86
1127
1250
7.5
500
400-600
2484
90
1450
86
708
800
6.8
500
500-520（Ⅰ）
3240
25
960
87
260
315
5
600
500-520
2770
22
960
86
200
220
4
600
500-650（Ⅰ）
3450
42
960
88.5
460
500
5.5
600
500-650
3000
35
960
87
315
355
5
600
500-710（Ⅰ）
3900
65
960
88.5
800
900
5.3
600
500-710
3000
50
960
87
465
560
5.5
600
500-800（Ⅰ）
3600
80
960
89
1040
1120
7
600
500-800
3300
62
960
88
700
800
5
600
500-860（Ⅰ）
4200
112
960
89
1450
1600
6.8
600
500-860
3600
90
960
88.5
1020
1120
5.5
600
600-540-A
4680
24
960
87
365
400
6
700
600-540-B
3960
20
960
85
260
280
6
700
600-620-A
4680
39
960
88
580
630
8
700
600-620-B
3700
33
960
87
400
450
6
700
600-710-A
4620
58
960
89
819
900
5.8
700
600-710-B
3600
54
960
88
600
710
5
700
600-830-A
5500
84
960
89
1412
1600
8.8
700
600-830-B
4320
66
960
88
920
1000
5.8
700
700-590-A
6500
31
960
87
630
710
8
800
700-590-B
5000
24
960
87
380
400
8
800
700-710-A
6480
44
960
87
880
1000
7.8
800
700-710-B
5680
40
960
86
700
800
8.5
800
700-820-A
7400
80
960
89
1800
2000
8.5
800
700-820-B
5400
60
960
88
1020
1120
6.5
800
800-740-A
9000
26
721
87
780
900
6.8
900
800-740-B
7200
22
725
86
510
560
6
900
800-840-A
9000
46
725
88
1300
1400
6
900
800-800-B
7560
43
725
87
1050
1120
6
900
800-970-A
9700
62
725
89
1860
2000
6
900
800-970-B
7920
52
725
89
1300
1400
5.8
900
900-1050-A
13680
56.5
590
92
2287
2500
6.2
1000
250-800
1296
216
1485
83
929
1120
4.5
300
400-675
2232
69.2
985
88
478
560
3.7
500
400-900
2880
135
985
88
1204
1400
6.5
500
600-670
6480
40
980
89.5
789
900
7.6
700
800-670
6480
14.5
590
87.5
292
355
3.6
900
900-970
12200
33
590
90.5
1213
1400
5.8
1000
1000-1170
16236
31.1
490
92
1496
1600
5.4
1200
